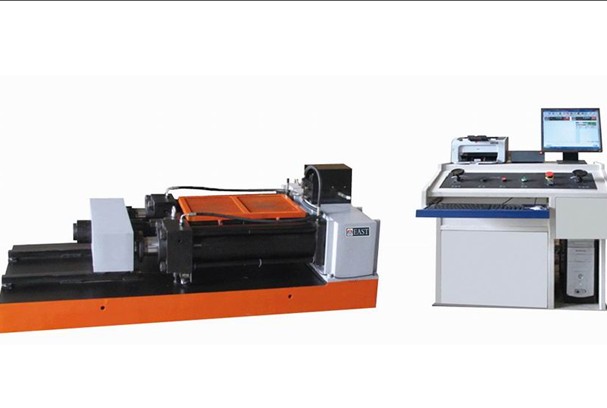

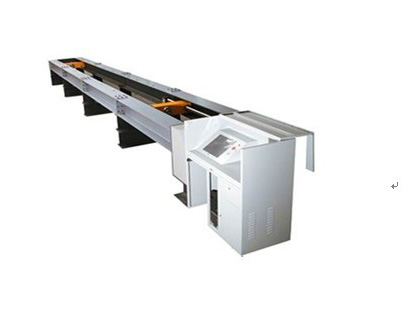

大家对卧式拉力试验机了解多少？它采用成熟的试验机技术，增加钢架结构，将立式试验变为卧式试验，这样增加了拉伸空间(可以增加到二十米以上，这是立式试验做不到的)。接下来，压力试验机厂家山东迈捷为大家介绍一下卧式拉力试验机测量控制原理的相关内容。
控制、测量系统由上位机和下位机组成。其可以实现数据采集、显示和人机对话。下位机可传送控制参数、数据处理、曲线绘制参数等。下位机采用伺服控制器。主要实现数字PID伺服控制，数据采集，接收命令，向上位机传送控制数据。上下位机通过串行口通信传送数据。
下位机：伺服控制器。
上位机：采用品牌P4计算机，用VB、VC语言编制程序。界面为虚拟画面，直观、操作方便。数据处理功能强大，可以绘制实时曲线，软件可以设置极限报警及停机保护等功能，以保护主机免受损坏。控制系统软件采用中文Windows 98平台，应用当前流行的Microsoft Visual C++设计，运行速度快，界面美观，操作简单;可满足不同材料的试验方法，若有特殊要求，软件可再编辑(二次开发)。
负荷放大器模板 采用交流放大技术，压力试验机厂家表示可以免除温度漂移带来的测量误差，放大器可以自动调零，自动标定、自动换挡。放大器做常时试验时，精度高、低漂移、低噪声。
伺服系统及接口单元 驱动单元采用新PID伺服系统，液压试验机厂告诉大家该系统控制精良、稳定性高、运行平稳可靠、响应快、噪音低，并具有过载、等齐全的保护功能。度18位A/D转换器，确保测示值在全范围内的精度优于百分之±1。
主控模板 采用80C196为主CPU:80C196为16位单片机，其运行速度快、运行功能强大，此模板主要完成。对其他模板进行操作，数字PID运行及控制，数据采集向上位机传送数据，接受上位机指令并执行命令。
测量元件采用高精度负荷传感器，可克服由于液压缸与活塞之间的摩擦而引起的摩擦力。而采用压力传感器则无法克服。微机控制电液伺服卧式拉力试验机采用联想或DELL计算机进行数据处理、实时控制，测量精度高、控制准确、配置灵活、互换性强、检修便捷等特点。
希望上述压力试验机厂家山东迈捷为大家介绍的卧式拉力试验机测量控制原理的内容，能对大家有所帮助，想了解更多详情，多多关注我们的网站动态，随时欢迎大家拨打网站热线进行沟通洽谈。
